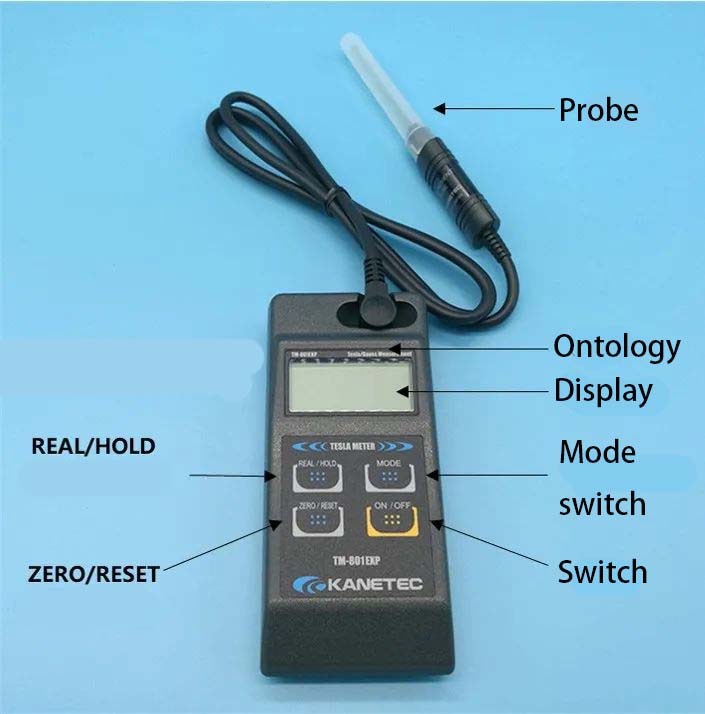

Gaussmeter หรือที่เรียกว่า Tesla Meter มักจะใช้เป็นเครื่องมือวัดสำหรับแม่เหล็กพื้นผิว ภาพด้านล่างเป็นเครื่องวัด kanetec ญี่ปุ่นที่ใช้กันอย่างแพร่หลาย
หลักการทำงานของเกาส์มิเตอร์ส่วนใหญ่ขึ้นอยู่กับการใช้งานของเอฟเฟกต์ฮอลล์: เมื่อตัวนำกระแสไฟฟ้าปัจจุบันถูกวางไว้ในสนามแม่เหล็กเนื่องจากแรงลอเรนซ์ความแตกต่างที่อาจเกิดขึ้นตามขวางจะปรากฏขึ้นในทิศทางที่ perpendular ทั้งแม่เหล็กทั้งสอง ฟิลด์และปัจจุบัน Gaussmeter ขึ้นอยู่กับหลักการของเอฟเฟกต์ฮอลล์เป็นเครื่องมือสำหรับการวัดสนามแม่เหล็ก โพรบฮอลล์สร้างแรงดันฮอลล์เนื่องจากเอฟเฟกต์ฮอลล์ในสนามแม่เหล็ก เครื่องมือวัดจะแปลงค่าความแรงของสนามแม่เหล็กตามแรงดันฮอลล์และค่าสัมประสิทธิ์ฮอลล์ที่รู้จัก
โดยทั่วไปแล้ว gaussmeter จะติดตั้งโพรบฮอลล์ทิศทางเดียวซึ่งสามารถวัดความแรงของสนามแม่เหล็กในทิศทางเดียวนั่นคือมันสามารถวัดความแรงของสนามแม่เหล็กตั้งฉากกับทิศทางของชิปฮอลล์เท่านั้น ในเขตวัดระดับสูงบางแห่งมีโพรบฮอลล์ที่สามารถวัดสนามแม่เหล็กสามมิติได้ ผ่านการแปลงเครื่องมือวัดความแรงของสนามแม่เหล็กในทิศทางแกน x, y และ z สามารถแสดงในเวลาเดียวกัน ความแรงของสนามแม่เหล็กสูงสุดสามารถรับได้ผ่านการแปลงตรีโกณมิติ
โดยทั่วไป Gaussmeters สามารถวัดสนามแม่เหล็ก DC และสนามแม่เหล็ก AC โดยทั่วไปสามารถเปลี่ยนหน่วยเพื่อแสดงหน่วย Gaussian GS หรือหน่วยระหว่างประเทศ Millitelasmt ในหมู่พวกเขาการวัดสนามแม่เหล็ก DC นั้นใช้มากที่สุดในอุตสาหกรรม
หากคุณต้องการวัดสนามแม่เหล็กแบบเรียลไทม์คุณต้องใช้ฟังก์ชั่นจริง จอแสดงผลจะแสดงค่าสนามแม่เหล็กแบบเรียลไทม์และขั้ว
เมื่อคุณต้องการจับสนามแม่เหล็กสูงสุดและขั้วที่สอดคล้องกันในระหว่างกระบวนการวัดคุณต้องใช้ฟังก์ชั่น Hold

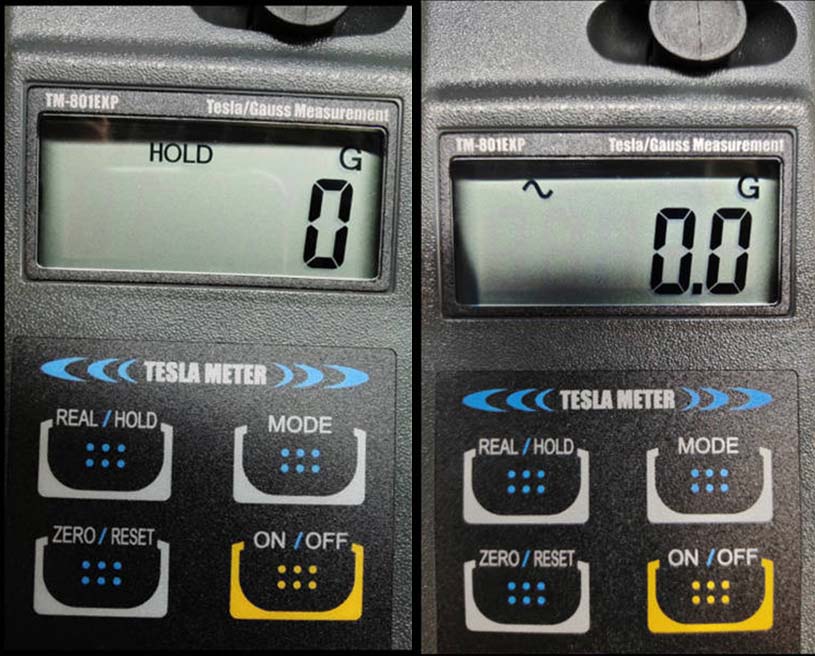

ดังที่แสดงในรูปด้านล่างจอแสดงผลจะแสดง "ถือ" ค่าที่แสดงและขั้วเป็นสนามแม่เหล็กสูงสุดที่จับได้และขั้วที่สอดคล้องกัน หากไม่มีการแสดงผลมันเป็นฟังก์ชั่นจริง คุณยังสามารถใช้ปุ่มโหมดเพื่อเปลี่ยนไปใช้โหมดทดสอบสนามแม่เหล็ก AC สัญลักษณ์ "~" ปรากฏบนหน้าจอดังที่แสดงด้านล่าง
สิ่งที่ควรทราบเมื่อใช้ Gaussmeter:
1. เมื่อใช้เกาส์มิเตอร์เพื่อวัดแม่เหล็กพื้นผิวอย่าโค้งงอมากเกินไป โดยทั่วไปแล้วชิปฮอลล์ควรกดเบา ๆ กับพื้นผิวของแม่เหล็ก นี่คือเพื่อให้แน่ใจว่าจุดวัดได้รับการแก้ไขและในทางกลับกันเพื่อให้แน่ใจว่าโพรบนั้นใกล้ชิดกับพื้นผิวการวัดอย่างใกล้ชิด และควรอยู่ในระดับที่มีพื้นผิวการวัด แต่อย่ากดอย่างหนัก
2. ทั้งสองด้านของชิปฮอลล์สามารถรับรู้ได้ แต่ค่าและขั้วแตกต่างกัน ด้านเครื่องชั่งใช้สำหรับการวัดที่สะดวกและไม่สามารถใช้เป็นพื้นผิวการวัดได้ ด้านที่ไม่ใช่ขนาดคือพื้นผิวการวัด
Gaussmeter วัดความเข้มของสนามแม่เหล็ก BZ ของพื้นผิวการวัดแนวตั้งเริ่มต้น รูปต่อไปนี้เป็นแผนภาพการจำลองของแม่เหล็กแม่เหล็กแกน Z ปกติ จะเห็นได้ว่าสนามแม่เหล็กเป็นเวกเตอร์และความเข้มของสนามแม่เหล็กของแกน Z สามารถพิจารณาได้ว่าเป็น BZ=เนื่องจากเส้นทางวงจรแม่เหล็กที่มุมนั้นสั้นที่สุด มุมจะหนาแน่นขึ้นและความเข้มของสนามแม่เหล็ก B จะแข็งแกร่งกว่าศูนย์กลาง แต่ BZ จะไม่แข็งแกร่งกว่าศูนย์กลาง มันเป็นเพียงข้อ จำกัด ของพื้นที่ที่วัดโดยชิปฮอลล์ โดยทั่วไปแล้วมุมถูกวัด ความเข้มของสนามแม่เหล็กนั้นแข็งแกร่งกว่าศูนย์อย่างน้อยก็ไม่ต่ำกว่าสนามแม่เหล็กกลาง
สิ่งที่ต้องการความสนใจเป็นพิเศษที่นี่คือเมื่อทิศทางการดึงดูดนั้นแตกต่างกันแม้ในพื้นผิวการวัดเดียวกันความแตกต่างของค่าที่วัดได้มีขนาดใหญ่มาก
สำหรับผู้ที่ต้องการวัดแบบไดนามิกหรือจำเป็นต้องพอดีกับสนามแม่เหล็กที่ตำแหน่งการวัดที่แตกต่างกันลงในเส้นโค้งรูปคลื่นจำเป็นต้องใช้เครื่องสแกนสนามแม่เหล็ก มันยังคงต้องมีการวัดผ่านชิปฮอลล์แบบทิศทางเดียวหรือสามมิติจากนั้นผ่านการออกแบบวิถีการวัดและการรวบรวมข้อมูลเพื่อส่งออกเส้นโค้งการวัดสนามแม่เหล็ก
