แผนภูมิความแรงของแม่เหล็ก: เกรดและประเภท

เมื่อคุณเปรียบเทียบแม่เหล็ก หมายเลขเกรดที่สูงกว่าไม่ได้หมายถึงแรงยึดที่มากขึ้นโดยอัตโนมัติ แผนภูมิความแรงของแม่เหล็กที่ใช้งานได้จริงช่วยให้คุณเข้าใจว่าแม่เหล็กนีโอไดเมียม เฟอร์ไรต์ ซาแมเรียมโคบอลต์ และอัลนิโกแตกต่างกันอย่างไรในด้านเกรด ความแรงของสนามแม่เหล็ก ความต้านทานต่ออุณหภูมิ และการใช้งานทั่วไป คุณต้องมองข้ามฉลาก เช่น N35 หรือ N52 ด้วย ขนาด รูปร่าง ช่องว่างอากาศ เป้าเหล็ก การเคลือบ และอุณหภูมิการทำงานของแม่เหล็ก สามารถเปลี่ยน-ประสิทธิภาพในโลกแห่งความเป็นจริงได้ ในคู่มือนี้ คุณจะได้เรียนรู้วิธีอ่านเกรดแม่เหล็ก เปรียบเทียบการวัดความแข็งแรง และเลือกแม่เหล็กที่เหมาะกับการใช้งานของคุณ

ความแรงของแม่เหล็กหมายถึงอะไร?

ความแรงของแม่เหล็กประกอบด้วยการวัดที่แตกต่างกันสองสามอย่าง และการทำความเข้าใจแต่ละอันจะช่วยให้คุณเลือกแม่เหล็กที่เหมาะสมได้

การเหนี่ยวนำที่เหลือ (Br)

การเหนี่ยวนำตกค้างหรือ Br คือปริมาณแม่เหล็กที่ยังคงอยู่ในแม่เหล็กเมื่อแม่เหล็กเต็มแล้ว ให้คิดว่ามันเป็นระดับพลังงานดิบของแม่เหล็ก ซึ่งวัดเป็นเกาส์หรือเทสลา Br ที่สูงกว่ามักจะหมายถึงแม่เหล็กที่แรงกว่า แต่ไม่ใช่ภาพรวมทั้งหมด แม่เหล็กสองตัวที่มี Br เท่ากันสามารถดึงได้ต่างกันขึ้นอยู่กับขนาดและรูปร่าง

แรงดึงหรือแรงยึด

แรงดึงหรือแรงยึดคือตัวเลขที่คุณสนใจมากที่สุด นั่นคือน้ำหนักที่แม่เหล็กสามารถยกหรือยึดกับพื้นผิวเหล็กได้ แรงดึงไม่ใช่คุณสมบัติของวัสดุคงที่ซึ่งต่างจาก Br ขึ้นอยู่กับขนาดและรูปร่างของแม่เหล็ก ความหนาของเหล็กที่แม่เหล็กสัมผัส และช่องว่างระหว่างแม่เหล็กเหล่านั้น นั่นเป็นเหตุผลว่าทำไมแม่เหล็กสองตัวที่มีเกรดเดียวกันจึงสามารถมีอัตราการดึงที่แตกต่างกันมากเมื่อถูกตัดเป็นรูปทรงที่ต่างกัน

แผนภูมิความแรงของแม่เหล็กตามวัสดุ

แผนภูมิด้านล่างเปรียบเทียบวัสดุแม่เหล็กถาวรหลักตามความแข็งแรงสัมพัทธ์ ความต้านทานต่ออุณหภูมิ ความต้านทานการกัดกร่อน และการใช้งานทางอุตสาหกรรมทั่วไป

N35, N42, N48 และ N52 หมายถึงอะไร?

เมื่อคุณอ่านเกรดแม่เหล็กนีโอไดเมียม โดยทั่วไปตัวอักษร N จะหมายถึงเกรดอุณหภูมิมาตรฐาน- ในขณะที่ตัวเลขดังกล่าวบ่งบอกถึงผลิตภัณฑ์พลังงานสูงสุดโดยประมาณของวัสดุหรือ BHmax ในหน่วย MGOe ตัวเลขที่สูงกว่ามักจะหมายถึงความหนาแน่นของพลังงานแม่เหล็กที่มากขึ้น แต่ไม่ได้รับประกันแรงดึงที่สูงขึ้นในการประกอบที่เสร็จสมบูรณ์ของคุณโดยตรง

N35 กับ N42 กับ N52: แม่เหล็กไหนแข็งแกร่งกว่ากัน?

วิธีเลือกความแรงของแม่เหล็กที่เหมาะสม

การเลือกความแรงของแม่เหล็กเริ่มต้นจากการใช้งานของคุณ ไม่ใช่หมายเลขเกรดสูงสุด ทำตามขั้นตอนเหล่านี้เพื่อสร้างสมดุลระหว่างประสิทธิภาพและต้นทุน

กำหนดแอปพลิเคชัน

อธิบายว่าคุณจะใช้แม่เหล็กอย่างไร รวมถึงทิศทางของโหลด การเคลื่อนไหว ความถี่ของรอบ พื้นที่ และสภาพแวดล้อม ตัวคั่น มอเตอร์ หรือฟิกซ์เจอร์อาจต้องการประสิทธิภาพที่แตกต่างกัน

ยืนยันกำลังการถือครองที่จำเป็น

คำนวณภาระการทำงาน รวมถึงการสั่นสะเทือน การกระแทก แรงเฉือน และปัจจัยด้านความปลอดภัย แรงดึงของแคตตาล็อกใช้กับเหล็กที่กำหนดไว้ หน้าสัมผัส และสภาวะช่องว่างอากาศ-เท่านั้น

เลือกวัสดุแม่เหล็ก

เลือกนีโอไดเมียมเพื่อความแข็งแรงขนาดกะทัดรัด เฟอร์ไรต์เพื่อต้านทานการกัดกร่อนอย่างประหยัด ซาแมเรียมโคบอลต์สำหรับอุณหภูมิสูง หรือแม่เหล็กที่ถูกผูกมัดสำหรับรูปทรงที่ซับซ้อน

เลือกเกรดและขนาด

ระบุเกรด ขนาด พิกัดความเผื่อ การเคลือบ การวางแนวขั้ว และทิศทางการทำให้เป็นแม่เหล็ก เรขาคณิตสามารถส่งผลต่อแรงได้มากเท่ากับเกรด

ทดสอบตัวอย่างก่อนการผลิตจำนวนมาก

ทดสอบตัวอย่างภายใต้ภาระที่เกิดขึ้นจริง ช่องว่างอากาศ อุณหภูมิ และสภาวะของเหล็ก ยืนยันความแข็งแรง ความพอดี ความทนทาน และความปลอดภัยก่อนอนุมัติการผลิต

เหตุใดจึงเลือก GME Magnet เป็นซัพพลายเออร์

ถึงตอนนี้ คุณได้เห็นว่าเกรด วัสดุ และขนาดส่งผลต่อการทำงานของแม่เหล็กมากเพียงใด และการผิดพลาดอย่างใดอย่างหนึ่งนั้นมีค่าใช้จ่ายสูงในการแก้ไขในภายหลัง การทำงานร่วมกับผู้ผลิตที่มีประสบการณ์เป็นสิ่งสำคัญ GME มีประสบการณ์ 15+ ปีในการผลิตนีโอไดเมียม ซาแมเรียมโคบอลต์ อัลนิโก และแม่เหล็กที่มีความยืดหยุ่นตามข้อกำหนดเกรดและขนาดที่แน่นอน ได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001, CE และ RoHS หากคุณยังคงไม่แน่ใจว่าเกรดหรือประเภทใดที่เหมาะกับโครงการของคุณ โปรดส่งความต้องการของคุณมาให้เรา แล้วทีมงานของเราจะช่วยคุณดำเนินการก่อนที่คุณจะสั่งซื้อ ไม่ใช่หลังจากนั้น

แม่เหล็กนีโอดิเมียม

ส่งคำถามตอนนี้

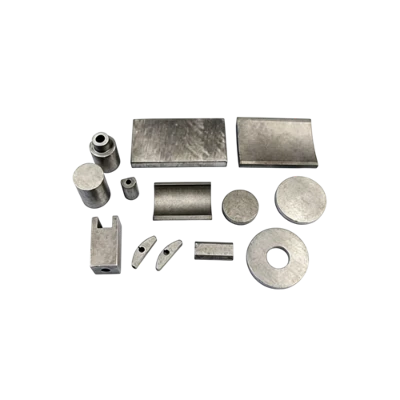

แม่เหล็กซาแมเรียมโคบอลต์

ส่งคำถามตอนนี้

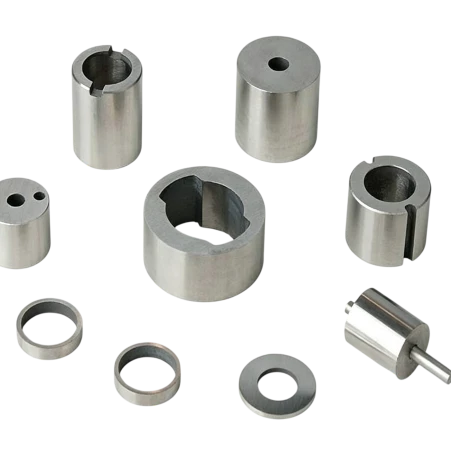

แม่เหล็กอัลนิโก้

ส่งคำถามตอนนี้

บทสรุป

การเลือกแม่เหล็กที่เหมาะสมจะง่ายกว่าเมื่อคุณปฏิบัติตามกระบวนการที่ชัดเจน เริ่มต้นด้วยการใช้งานของคุณ แรงจับยึดที่ต้องการ อุณหภูมิในการทำงาน และพื้นที่ว่าง จากนั้นเปรียบเทียบประเภทวัสดุ เลือกเกรดและขนาดที่เหมาะสม และพิจารณาการเคลือบ ทิศทางการทำให้เป็นแม่เหล็ก และช่องว่างอากาศ สุดท้าย ให้ทดสอบตัวอย่างภายใต้สภาพการทำงานจริงของคุณก่อนทำการสั่งซื้อจำนวนมาก วิธีการนี้ช่วยให้คุณสร้างสมดุลระหว่างประสิทธิภาพแม่เหล็ก ต้นทุน และอายุการใช้งาน หากคุณต้องการความช่วยเหลือในการเปรียบเทียบเกรดแม่เหล็กหรือระบุโซลูชันที่กำหนดเอง โปรดส่งแบบร่าง รายละเอียดการใช้งาน และปริมาณของคุณให้กับ GME ทีมงานของเราสามารถตรวจสอบความต้องการของคุณและแนะนำตัวเลือกแม่เหล็กที่เหมาะสมสำหรับโครงการของคุณ
